Imatest 36階動態范圍測試卡目前有兩種。一種最大密度3.5-3.7左右，動態范圍70dB-75dB左右。另一種最大密度6.0左右，動態范圍120dB左右。其它更大的動態范圍測試卡需要訂制，正在開發中。有關36階動態范圍測試卡詳細請查看http://www.www.njtlaf.com/product/dongtaiceshika/199.html

由于每批次的測試卡，每階的密度會有微小的波動，所以每張動態范圍測試卡都有一個序列號，對應這個批次灰階參考數據文件。如果找不到序列號的情況下，可以在Imatest軟件中選擇默認的參考數據(Default Values)。

在StepChart模塊中分析36階動態范圍測試卡

1.???? 測試卡的拍攝要求：拍攝需要在暗室中進行，不能有漏光或雜光進入。使用云臺安裝并調整拍攝設備，使測試卡與相機平行，盡量充滿取景器。

2.???? 打開Stepchart模塊，選擇拍攝好的圖像

3.???? 在選區窗口中正確四個定位標志的位置。如果由于圖像畸變或拍攝偏斜的原因可以通過微調的方式準確定位，目的是使用每個灰階的選擇區都落在灰階塊的內部。

4.???? 在參數設置對話框中，紅色區域處優先選擇每一批(根據序列號)的實測密度數據。如果找不到實際的參考數據可以使用默認的參考數據。其它參數根據需求進行選擇。以下是一個推薦的設置。

5.???? 在各分析結果彈出后，最后會彈出保存對話框。根據需求選擇保存的分析結果圖，數據格式。以及保存路徑，文件名稱等等。

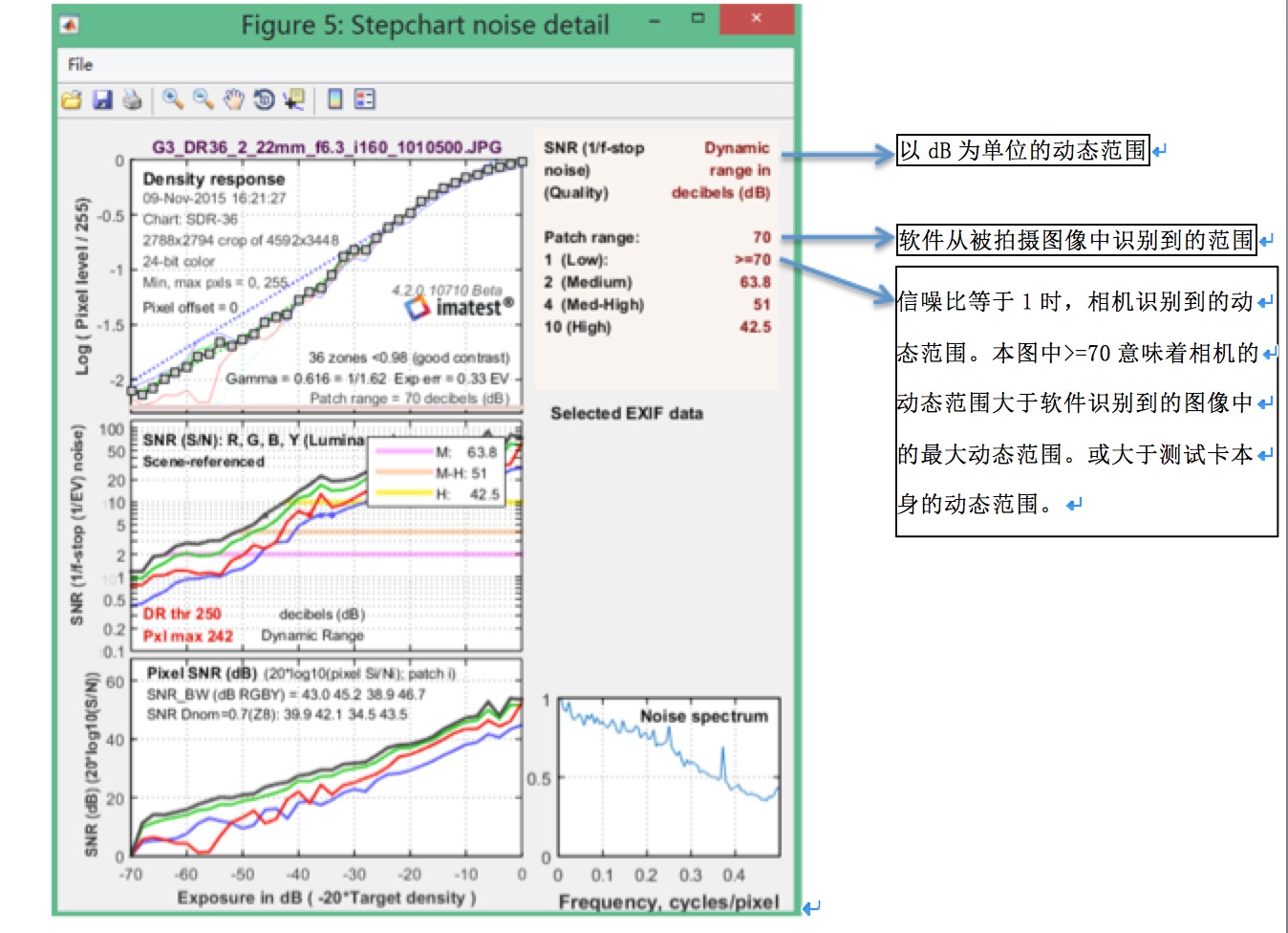

6.???? 最常用的分析結果是下圖：

7.???? 信噪比等于1時的動態范圍常常被定義為此相機在當前拍攝條件下的動態范圍。如果當相機的動態范圍數據大于軟件從圖像中分析到的動態范圍時，一般有以下幾種情況：

-? 曝光不正確，曝光過亮或曝光過暗。通常正常曝光是以測試卡中灰背景為參考的。這種情況需要重新拍攝。

-?由于相機的動態范圍大于測試卡的動態范圍。這種情況的解決方法有a. 更換更大動態范圍的測試卡。b. 分3-4次加減檔曝光，得到更寬曝光范圍內的圖像，Imatest使用Dynamic模塊分析多個CSV文件，以得到相機的動態范圍。

?????

由于降噪算法等原因，使拍攝圖像中沒有出現達到信噪比等于1的灰階。這種情況的解決方法是a. 更換更大動態范圍的測試卡。b. 減檔曝光并分析，直到出現信噪比為1的灰階。c. 如果采取ISO15739-2013標準分析動態范圍。不需要出現信噪比為1的灰階，只需要通過分析相對密度為2.0反射灰階處的信噪比來推演信噪比為1時的動態范圍。Imatest支持這種標準?？梢栽贛uiltiTest 模塊中選擇。
