亮度/色度偏移測試卡簡介

亮度/色度偏移（Y-C-Offset）描述亮度和色度通道之間的時間差。時間差必須在輝度的50％幅度點和色度轉換點之間測量，兩個信號來自相同的測試模式。

亮度/色度偏移測試卡由灰色背景上的綠色十字（20％透明度）組成。利用校準的解調器產(chǎn)生亮度信號E'Y和色度信號R'（R-Y）和R'（B-Y）。借助于雙光束示波器測量時間差。解調器的亮度/色度偏移必須用結果進行測量和指定。

PAL / NATSC的測量程序

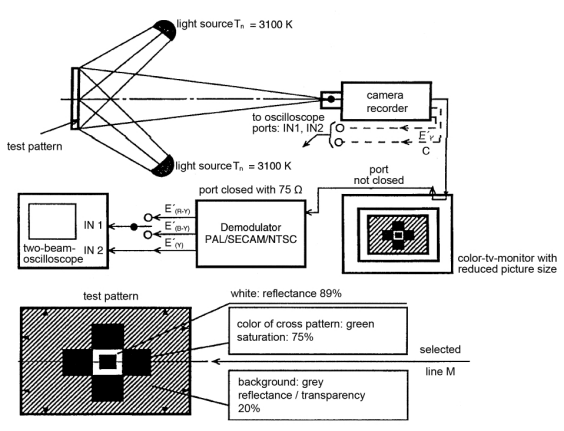

測量設置必須與下面的圖一致。

?

水平亮度/色度偏移

必須選擇線M（參見圖2,2a，2b），并且如圖2d和2e所示，在范圍上顯示增加。必須在50％的電平點之間測量時間差tdH（ns）。當分別讀出亮度信號Y和色度信號C時，必須在不解調色度信號的情況下實現(xiàn)對這些信號的測量（見圖2m，2n，2p，2r，2s）。此方法僅適用于PAL和NTSC。必須測量色度信號E'（R-Y）和E'（B-Y）的上升時間t1和下降時間t2（見圖2f）。

垂直亮度/色度偏移

借助于示波器，選擇半圖像（參見圖2d和2e）并且顯示增加（參見圖2k和2l）。亮度信號E'Y的50％點與色度信號E'（R-Y）和E'（B-Y）之間的時間差tdv必須被測量并顯示在圖像行周期中（見圖2k和2l）。

結果的介紹

時間差，上升沿和下降沿必須用照明邊緣來描述，以供參考，如下所示：

• 水平偏移tdH（ns）（圖2d和圖2e）
• TV線路中的垂直偏移tdv（圖2k和2l）
• 色度上升沿t1（ns）（圖2f）
• 色度下降沿t2（ns）（圖2f）
• Y / C - 解調器的偏移（ns）（圖2f）

注意：由于色度信道的小帶寬，色度信號的上升沿在亮度信號的上升沿（負偏移）和在亮度信號的下降沿（正偏移）之后的下降沿之前產(chǎn)生。兩者之間的時間差用于主偏移，其可以是正的或負的。

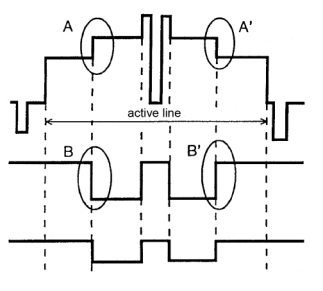

	圖2a：線M中的亮度信號E'Y（參見測試圖案）
	圖2b：行M中的色度信號（見測試模式）

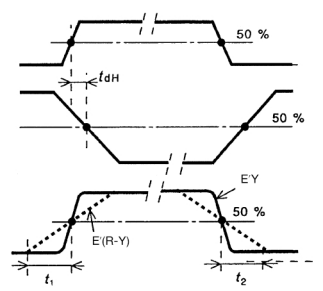

	圖2d：信號E'Y的部分A和A'增加
	圖2e：信號E'（R-Y）的增加部分B和B'
	圖2f：疊加信號E'Y和E'（R-Y）部分A和A'，BB'

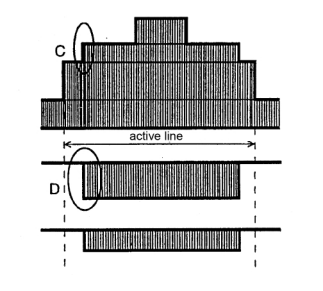

	圖2g：亮度信號E'Y
	圖2h：色度信號E'（R-Y）
	圖2j：色度信號E'（B-Y）

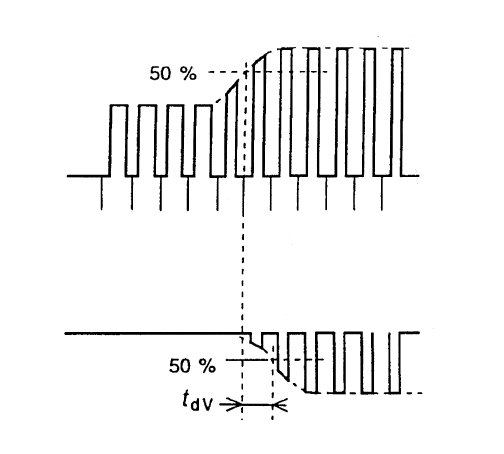

	圖2k：信號E'Y的增大的部分C.
	圖2l：信號E'的增大部分D（R-Y）

	圖2m：圖像信號復合E'Y + CH
	圖2n：亮度信號E'Y

	圖2r：信號E'Y的部分A和A'增加
	圖2s：增加信號CH的B和B'部分
