后焦距測試卡(36周期)簡介

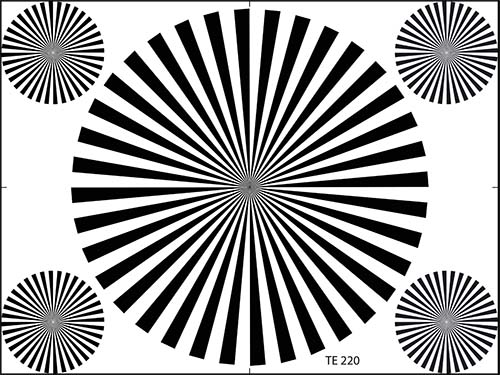

后焦距測試卡TE220專為調整相機鏡頭和檢查焦距而設計。 它由一個大的西門子星在中心和位于測試圖的角落的四個較小的組成。

西門子之星測試圖卡使用幫助

借助低傳輸濾波器和低電平照明，確保相機不會在光圈處于打開位置時過調制。

a）光學對焦：以最大焦距調整變焦鏡頭的對焦。

b）后焦距（透鏡）：通過用調節螺絲機械調節透鏡，并通過a）優化，以最短焦距調整焦距。

c）后焦距（攝像管）：如果焦距在最大和最短焦距之間從通道到通道變化，則必須在光軸上機械地調整各個攝像管。
????? 1.選擇白色通道。將光學焦點設置在最大焦距。使用最短的焦距和發散聚焦調整W-通道中的攝像管，直到實現最佳聚焦。如果需要通過與光學聚焦調節交替來優化。

????? 2.不改變光學焦點調節和最短焦距調整紅色和藍色攝像管，直到實現最佳聚焦。通過后焦距調整，在所有焦距（放大）和與物體的恒定距離處保持圖像對焦（對焦調整）。
