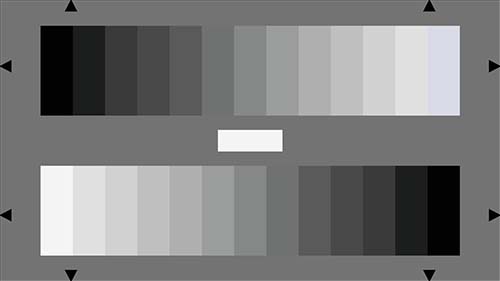

兩個13度灰階條按相反的方向排列在灰色背景(D=0.75)中，灰階條以對數分等級。
灰階密度：伽馬=0.45，透射值(亮度)：伽馬=2.2，剛好是伽馬=0.45的倒數值。一個最佳伽馬校正的攝像機的輸出信號產生兩個相反的13度線性步進信號。
灰階的對比范圍是200:1。
|
Step 灰階等級 |
Density 密度 |
Reflectancein% 反射率 |
| 1 | 0.05 | 89 |
| 2 | 0.13 | 74 |
| 3 | 0.21 | 62 |
| 4 | 0.30 | 50 |
| 5 | 0.40 | 40 |
| 6 | 0.51 | 31 |
| 7 | 0.63 | 23 |
| 8 | 0.78 | 17 |
| 9 | 0.95 | 11 |
| 10 | 1.15 | 7 |
| 11 | 1.41 | 4 |
| 12 | 1.77 | 2 |
| 13 | 2.35 | 0.5 |
兩個灰階條之間的白色區域的密度為D=0.05(反射率=89%)。
